Ethernet galvanisch getrennte Ein-/Ausgänge by EXDUL®

Ethernet - Digitale I/O-Module isoliert über Optokoppler und Relais


A-374340

EXDUL-516E

  • 10 Optokoppler-Eingänge
  • 8 Optokoppler-Ausgänge
  • 1 Zähler (belegt 1 Eingang)
  • LCD-Anzeige 2 * 16 Bit
  • 10 Base-T Ethernet Interface
Optokoppler EingängeOptokoppler AusgängeLCD AnzeigeEthernet SchnittstelleHutschienen geeignetSchraubklemmenDeutsche Beschreibung im Lieferumfang enthaltenEnglische Beschreibung im Internet verfügbarSoftware CD im Lieferumfang enthalten


A-374320

EXDUL-516S

  • 10 Optokoppler-Eingänge
  • 8 Optokoppler-Ausgänge
  • 1 Zähler (belegt 1 Eingang)
  • 10 Base-T Ethernet Interface
Optokoppler EingängeOptokoppler AusgängeEthernet SchnittstelleHutschienen geeignetSchraubklemmenDeutsche Beschreibung im Lieferumfang enthaltenEnglische Beschreibung im Internet verfügbarSoftware CD im Lieferumfang enthalten


A-374440

EXDUL-517E

  • 10 Optokoppler-Eingänge
  • 8 Optokoppler-Ausgänge
  • 1 Zähler (belegt 1 Eingang)
  • LCD-Anzeige 2 * 16 Bit
  • 10 Base-T Ethernet Interface
Optokoppler EingängeOptokoppler AusgängeLCD AnzeigeEthernet SchnittstelleHutschienen geeignetSchraubklemmenDeutsche Beschreibung im Lieferumfang enthaltenEnglische Beschreibung im Internet verfügbarSoftware CD im Lieferumfang enthalten


A-374420

EXDUL-517S

  • 10 Optokoppler-Eingänge
  • 8 Optokoppler-Ausgänge
  • 1 Zähler (belegt 1 Eingang)
  • 10 Base-T Ethernet Interface
Optokoppler EingängeOptokoppler AusgängeEthernet SchnittstelleHutschienen geeignetSchraubklemmenDeutsche Beschreibung im Lieferumfang enthaltenEnglische Beschreibung im Internet verfügbarSoftware CD im Lieferumfang enthalten


A-374550

EXDUL-518PoE

  • 11 Optokoppler-Eingänge
  • 8 Optokoppler-Ausgänge 1 A
  • 6 Zähler (belegen 6 Eingänge)
  • Programmierbare Logik
  • Modulinitiierte Meldung an PC
  • Watchdog
  • Webserver/Webpage
  • LCD-Anzeige 2 * 16 Bit
  • Power over Ethernet
  • 100 Base-T Ethernet Interface
Optokoppler EingängeOptokoppler AusgängeLCD AnzeigeEthernet SchnittstellePoEHutschienen geeignetSchraubklemmenDeutsche Beschreibung im Lieferumfang enthaltenEnglische Beschreibung im Internet verfügbarSoftware CD im Lieferumfang enthalten


A-374540

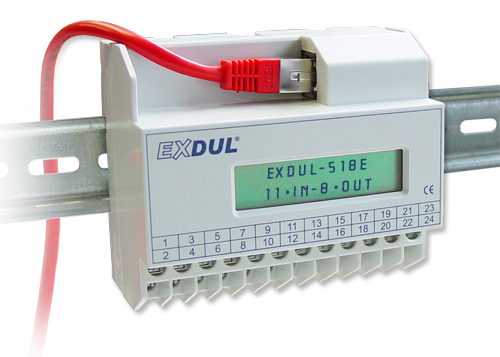

EXDUL-518E

  • 11 Optokoppler-Eingänge
  • 8 Optokoppler-Ausgänge 1 A
  • 6 Zähler (belegen 6 Eingänge)
  • Programmierbare Logik
  • Modulinitiierte Meldung an PC
  • Watchdog
  • Webserver/Webpage
  • LCD-Anzeige 2 * 16 Bit
  • 100 Base-T Ethernet Interface
Optokoppler EingängeOptokoppler AusgängeLCD AnzeigeEthernet SchnittstelleHutschienen geeignetSchraubklemmenDeutsche Beschreibung im Lieferumfang enthaltenEnglische Beschreibung im Internet verfügbarSoftware CD im Lieferumfang enthalten


Ethernet Steuermodul

EXDUL-518S

  • 11 Optokoppler-Eingänge
  • 8 Optokoppler-Ausgänge 1 A
  • 6 Zähler (belegen 6 Eingänge)
  • Programmierbare Logik
  • Modulinitiierte Meldung an PC
  • Watchdog
  • Webserver/Webpage
  • 100 Base-T Ethernet Interface
Optokoppler EingängeOptokoppler AusgängeEthernet SchnittstelleHutschienen geeignetSchraubklemmenDeutsche Beschreibung im Lieferumfang enthaltenEnglische Beschreibung im Internet verfügbarSoftware CD im Lieferumfang enthalten


A-374650

EXDUL-519PoE

  • 11 Optokoppler-Eingänge
  • 8 Optokoppler-Ausgänge 1 A
  • 6 Zähler (belegen 6 Eingänge)
  • Programmierbare Logik
  • Modulinitiierte Meldung an PC
  • Watchdog
  • Webserver/Webpage
  • LCD-Anzeige 2 * 16 Bit
  • Power over Ethernet
  • 100 Base-T Ethernet Interface
Optokoppler EingängeOptokoppler AusgängeLCD AnzeigeEthernet SchnittstellePoEHutschienen geeignetSchraubklemmenDeutsche Beschreibung im Lieferumfang enthaltenEnglische Beschreibung im Internet verfügbarSoftware CD im Lieferumfang enthalten


A-374640

EXDUL-519E

  • 11 Optokoppler-Eingänge
    (bipolar)
  • 8 Optokoppler-Ausgänge 1 A
    (gemeinsamer Plus-Anschluss)
  • 6 Zähler (belegen 6 Eingänge)
  • Programmierbare Logik
  • Modulinitiierte Meldung an PC
  • Watchdog
  • Webserver/Webpage
  • LCD-Anzeige 2 * 16 Bit
  • 100 Base-T Ethernet Interface
Optokoppler EingängeOptokoppler AusgängeLCD AnzeigeEthernet SchnittstelleHutschienen geeignetSchraubklemmenDeutsche Beschreibung im Lieferumfang enthaltenEnglische Beschreibung im Internet verfügbarSoftware CD im Lieferumfang enthalten


A-374620

EXDUL-519S

  • 11 Optokoppler-Eingänge
    (bipolar)
  • 8 Optokoppler-Ausgänge 1 A
    (gemeinsamer Plus-Anschluss)
  • 6 Zähler (belegen 6 Eingänge)
  • Programmierbare Logik
  • Modulinitiierte Meldung an PC
  • Watchdog
  • Webserver/Webpage
  • 100 Base-T Ethernet Interface
Optokoppler EingängeOptokoppler AusgängeEthernet SchnittstelleHutschienen geeignetSchraubklemmenDeutsche Beschreibung im Lieferumfang enthaltenEnglische Beschreibung im Internet verfügbarSoftware CD im Lieferumfang enthalten


Modul mit Relais und Ethernet-Schnittstelle

EXDUL-537PoE

  • 12 Optokoppler-Eingänge
  • 8 Relais-Ausgänge 2 A
  • 6 Zähler (belegen 6 Eingänge)
  • Programmierbare Logik
  • Modulinitiierte Meldung an PC
  • Watchdog
  • Webserver/Webpage
  • LCD-Anzeige 2 * 16 Zeichen
  • Power over Ethernet (PoE)
  • 100 Base-T Ethernet Interface
Optokoppler EingängeRelais AusgängeLCD AnzeigeEthernet SchnittstellePoEHutschienen geeignetSchraubklemmenDeutsche Beschreibung im Lieferumfang enthaltenEnglische Beschreibung im Internet verfügbarSoftware CD im Lieferumfang enthalten


Modul mit Relais und Ethernet-Schnittstelle

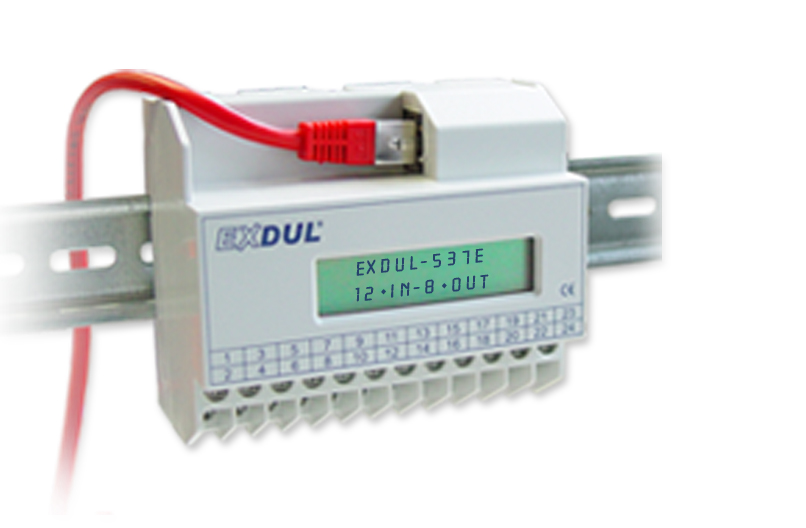

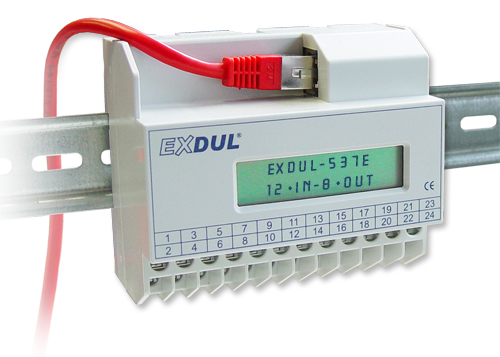

EXDUL-537E

  • 12 Optokoppler-Eingänge
  • 8 Relais-Ausgänge 2 A
  • 6 Zähler (belegen 6 Eingänge)
  • Programmierbare Logik
  • Modulinitiierte Meldung an PC
  • Watchdog
  • Webserver/Webpage
  • LCD-Anzeige 2 * 16 Zeichen
  • 100 Base-T Ethernet Interface
Optokoppler EingängeRelais AusgängeLCD AnzeigeEthernet SchnittstelleHutschienen geeignetSchraubklemmenDeutsche Beschreibung im Lieferumfang enthaltenEnglische Beschreibung im Internet verfügbarSoftware CD im Lieferumfang enthalten


Ethernet-Modul mit Relais

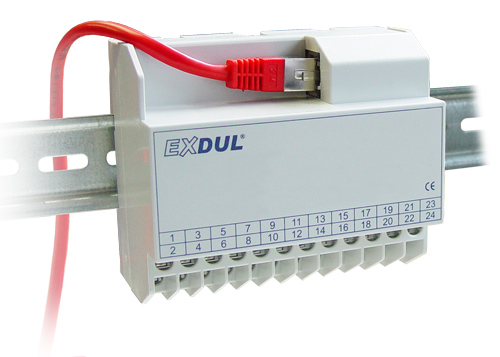

EXDUL-537S

  • 12 Optokoppler-Eingänge
  • 8 Relais-Ausgänge 2 A
  • 6 Zähler (belegen 6 Eingänge)
  • Programmierbare Logik
  • Modulinitiierte Meldung an PC
  • Watchdog
  • Webserver/Webpage
  • 100 Base-T Ethernet Interface
Optokoppler EingängeRelais AusgängeEthernet SchnittstelleHutschienen geeignetSchraubklemmenDeutsche Beschreibung im Lieferumfang enthaltenEnglische Beschreibung im Internet verfügbarSoftware CD im Lieferumfang enthalten


A-37491000

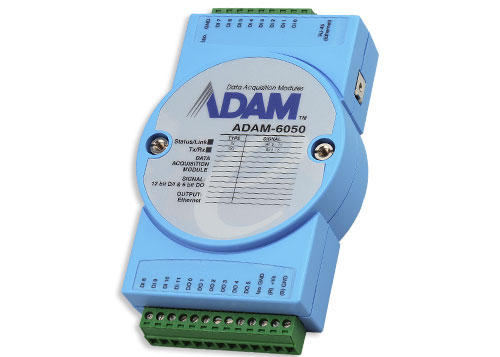

ADAM-6050

  • 12 digitale Eingänge
  • 6 digitale Ausgänge
  • 10/100 Base-T Ethernet Interface
  • Galvanische Trennung
  • Unterstützt Peer-to-Peer
  • Unterstützt GCL
Digitale EingängeDigitale AusgängeEthernet SchnittstelleHutschienen geeignetSchraubklemmenSoftware CD im Lieferumfang enthalten


A-37493000

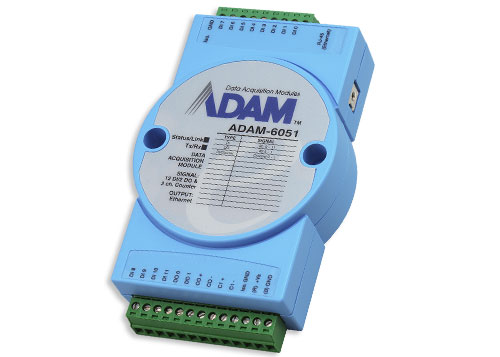

ADAM-6051

  • 12 digitale Eingänge
  • 2 digitale Ausgänge
  • 2 Zähler
  • 10/100 Base-T Ethernet Interface
  • Galvanische Trennung
  • Unterstützt Peer-to-Peer
  • Unterstützt GCL
Digitale EingängeDigitale AusgängeZähler/Timer FunktionEthernet SchnittstelleHutschienen geeignetSchraubklemmenSoftware CD im Lieferumfang enthalten


A-37497000

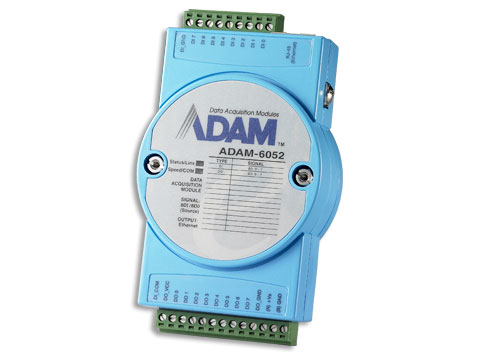

ADAM-6052

  • 8 digitale Eingänge
  • 8 digitale Ausgänge
  • 10/100 Base-T Ethernet Interface
  • Galvanische Trennung
  • Unterstützt Peer-to-Peer
  • Unterstützt GCL
Digitale EingängeDigitale AusgängeEthernet SchnittstelleHutschienen geeignetSchraubklemmenSoftware CD im Lieferumfang enthalten


A-37591000

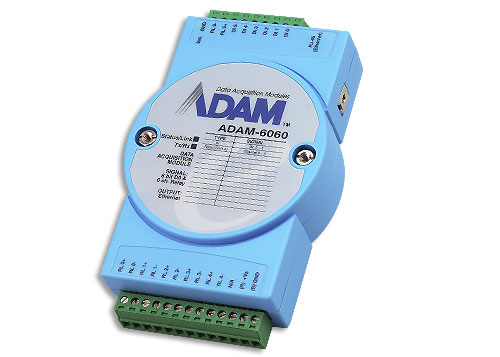

ADAM-6060

  • 6 digitale Eingänge
  • 6 Relais-Ausgänge 1 A
  • 10/100 Base-T Ethernet Interface
  • Galvanische Trennung
  • Unterstützt Peer-to-Peer
  • Unterstützt GCL
Digitale EingängeRelais AusgängeEthernet SchnittstelleHutschienen geeignetSchraubklemmenSoftware CD im Lieferumfang enthalten


A-37593000

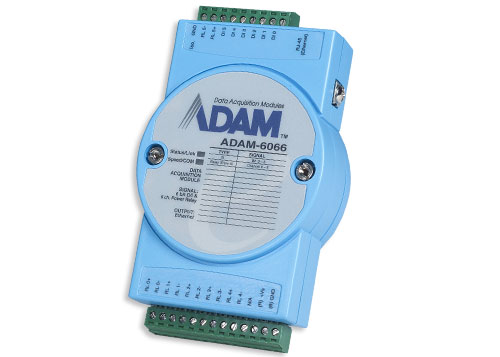

ADAM-6066

  • 6 digitale Eingänge
  • 6 Relais-Ausgänge 5 A
  • 10/100 Base-T Ethernet Interface
  • Galvanische Trennung
  • Unterstützt Peer-to-Peer
  • Unterstützt GCL
Digitale EingängeRelais AusgängeEthernet SchnittstelleHutschienen geeignetSchraubklemmenSoftware CD im Lieferumfang enthalten




Ethernet - isolierte Eingänge und Ausgänge für die Ethernet-Schnittstelle von Messcomp®

Was ist galvanische Trennung?

Unter dem Begriff galvanische Trennung bzw. Potentialtrennung versteht man das Vermeiden von Leitungen zwischen zwei Stromkreisen. Ein Austausch von Signalen zwischen den beiden Stromkreisen erfolgt über elektrisch nicht leitfähige Kopplungsglieder. Die Potentialtrennung wird bei den EXDUL-Modulen hauptsächlich zur Trennung der Kanäle untereinander sowie zum Schutz des Modulsmit seiner Ethernet-Schnittstelle sowie zur Vermeidung von Störungen (Stromschleifen, ...) verwendet.

Ethernet-Module mit galvanisch getrennten Ein-/Ausgängen

Die EXDUL® Ethernet-Module vom Messcomp® mit galvanischer Trennung sind für sämtliche Anwendungen vom Laborbetrieb bis zur rauhen Industrieumgebung geeignet. Die Isolierung zwischen den Eingangssignalen und dem Ethernet-Modul wird bei diesen Modulen über Optokoppler und Relais in verschiedenen Ausführungen gewährleistet. Durch verschiedene Kombinationen von Optokopplern und Relais und der Kanalanzahl in den EXDUL® Ethernet-Modulen können Sie Ihre Steuerung kostengünstig realisieren.

Vorteile und Nachteile der galvanischen Trennung über Optokoppler

Die größten Vorteile von Optokoppler sind die geringen Schaltzeiten sowie das Fehlen des mechanischen Verschleißes. Hierdurch sind gegenüber den Relais wesentlich höhere Schaltfrequenzen sowie eine höhere Anzahl von Schaltzyklen möglich. Zudem besitzen die Optokoppler nur eine geringe Koppelkapazität zwischen den Ein- und Ausgängen und verursachen keine Störungen durch Magnetfelder. Als wesentliche Nachteile der Optokoppler sind der Spanungsabfall im Ausgangskreis, welcher eine gewisse Verlustleistung und damit eine Erwärmung verursacht und die Empfindlichkeit gegenüber Überlast und Störimpulsen anzuführen.

Vorteile und Nachteile der Potential-Trennung über Relais

Für die galvanische Trennung mittels Relais spricht der geringe Kontaktübergangsgwiderstand bei gleichzeitiger geringer Kapazität der Schaltstrecke. Zudem verkraften die Relais höhere Einschaltleistungen, Überspannung und sind höher überlastbar als die Variante mittels Halbleiter. Zu den Nachteilen zählen insbesonders die wesentlich höheren Ansprechzeiten sowie die Abfallzeiten der Relais sowie der Verschleiß von Mechanik und Kontakt.
