Digitale PCI Express I/O-Karten TTL

PCI Express - TTL Ein- Ausgänge für den PCIe-Bus von Messcomp®

Was ist TTL?

Der Begriff TTL ist die Abkürzung für Transistor-Transistor-Logik. Sie ist eine Schaltungstechnik für logische Schaltungen, bei der bipolare NPN-Transistoren als als aktive Bauelemente verwendet werden. Die bekanntesten Vertreter dieser IC-Reihe sist die LS-Reihe mit z.B. SN74LS00 usw. . Die Logikfamilie ist veraltet und hat heute praktisch keine Bedeutung mehr. Heute wird der Begriff TTL-Ein-/Ausgänge für reine Logik-Ein-/Ausgänge verwendet, welche normaler weise keine Potenialtrennung besitzen und an deren Ein- bzw. Ausgängen bestimmte Spannungspegel bzw. Logikpegel für ein Signal definiert sind.

PCI Express PC-Karten mit TTL-Ein-/Ausgängen

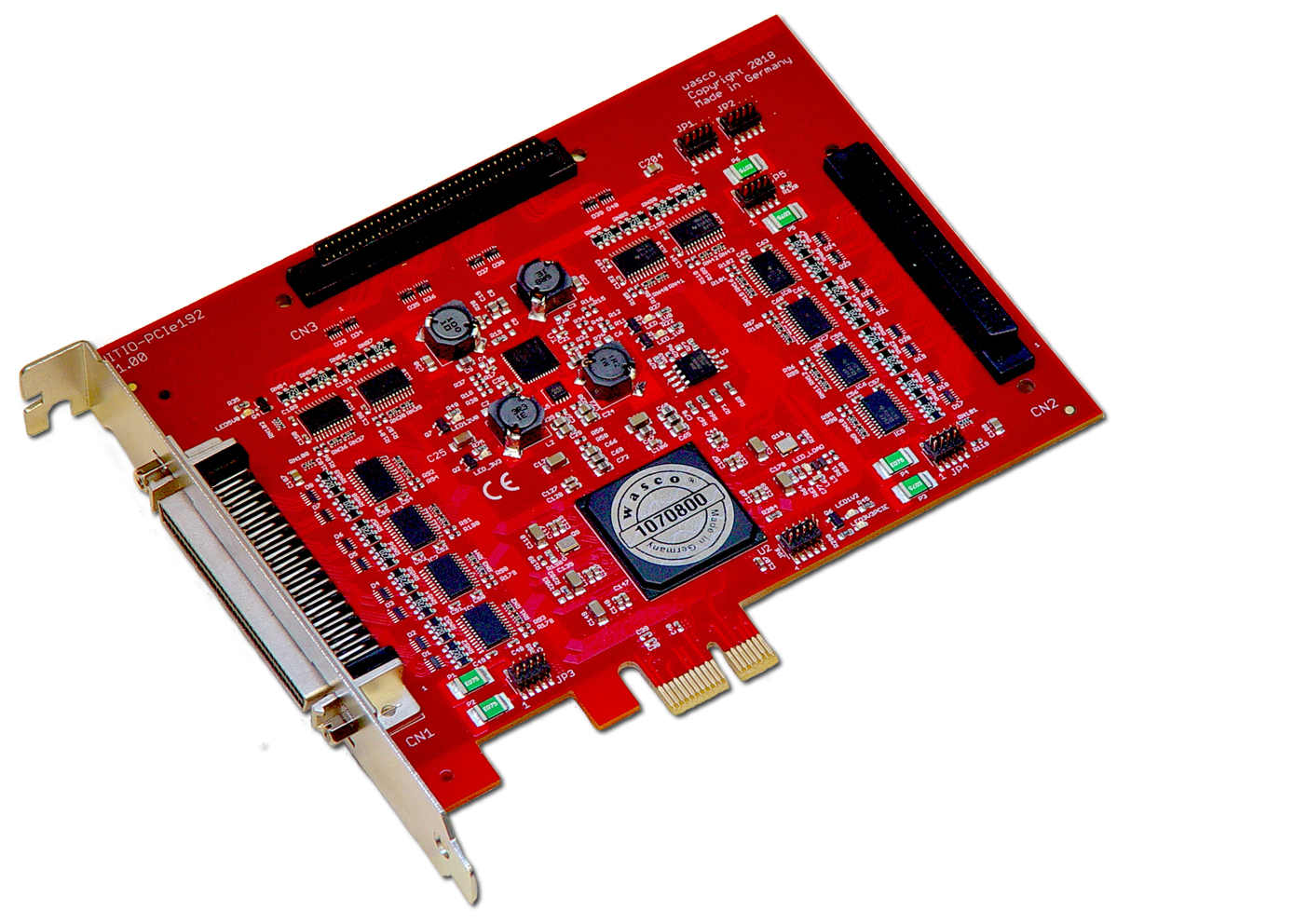

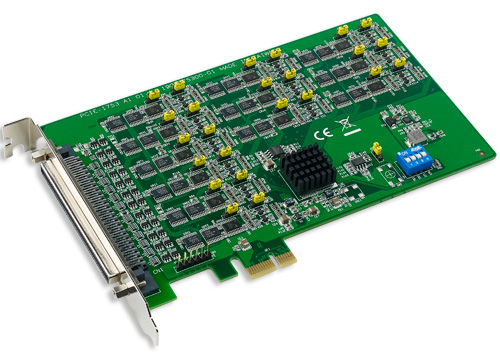

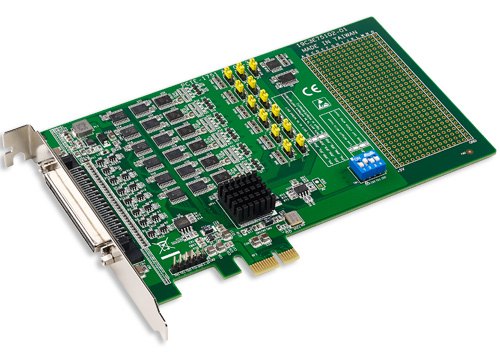

Die wasco® PCI Express-Karten vom Messcomp® mit TTL-Ein-/Ausgängen sind ideal für die Verwendung im Labor. Die TTL-Eingänge sind je nach PC-Karten-Typ mit Zählern, digitalen Filtern und anderen Einheiten versehen, die Ausgänge können zur Pulsweitenmodulation (PWM) genutzt werden. Zudem können die TTL-Ein-/Ausgänge der neuesten PCIe-Karten auf verschiedene Pegelbereiche ( 5V- und 3,3V-Bereich) über Jumper angepaßt werden. Mit Erweiterungsmodulen (KM-Serie) lassen sich diese Ein-/Ausgänge mit einer galvanischen Trennung ausstatten. Über KM-Module mit Relais ist auch das potenialfreie Schalten von Signalen und Verbraucher möglich. Die TTL-PC-Karten können über die PCIe-Steckplätze in den PC integriert werden und bieten auf kleinem Platz eine hohe Anzahl an Kanälen. Gerade wegen der sehr hohen Kanalanzahl von bis zu 196 Kanälen werden sie gerne im Labor für die Datenerfassung verwendet.
