Analoge PCIe-Karten zum Messen und Steuern

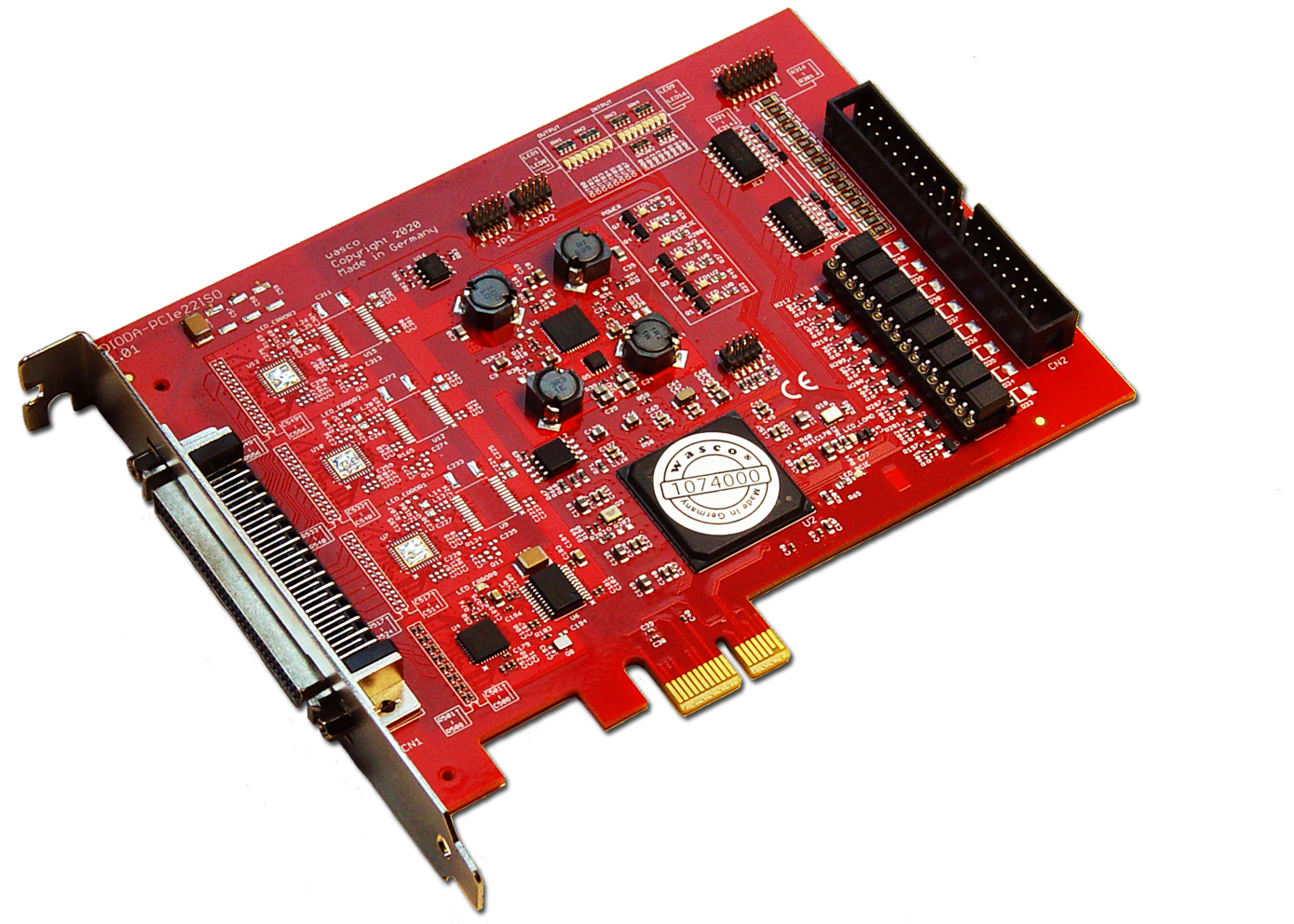

![]() ADIODA-PCIe22iso16
EDV-Nummer: A-812230![]() ![]() ![]() ![]() ![]() ![]() |
PCIe - analoge Eingänge und Ausgänge für den PCIe-Bus von Messcomp®
Was ist ein Analog-Digital-Wandler?
Der Begriff A/D-Wandler steht für ein Bauelement zur Umsetzung von analogen Eingangssignalen in einen digitalen Datenstrom, der vom Computer verarbeitet werden kann. Es gibt verschiedene Umsetzungsverfahren welche sich hauptsächlich in Geschwindigkeit, Genauigkeit und Rauschunempfindlichkeit unterscheiden. Deshalb werden z.B. bei der Temperaturmessung und der schnellen Signalabtastung verschiedene Wandlungsverfahren verwendet. Der A/D-Wandler ist die Grundvoraussetzung damit der Computer die analogen Eingangssignale verschiedenster Sensoren verarbeiten kann.
Was ist ein Digital-Analog-Wandler?
Der Begriff D/A-Wandler steht für ein Bauelement zur Umsetzung von den digitalen Daten des Computers in ein analoges Signal. Mit diesem analogen Ausgangssignal kann dann z.B. eine Drehzahlsteuerung oder sonstige Baugruppen mit Spannungseingang angesteuert werden.
Was ist galvanische Trennung?
Unter dem Begriff galvanische Trennung bzw. Potentialtrennung versteht man das Vermeiden von Leitungen zwischen zwei Stromkreisen. Ein Austausch von Signalen zwischen den beiden Stromkreisen erfolgt über elektrisch nicht leitfähige Kopplungsglieder. Die Potentialtrennung wird bei PC-Karten hauptsächlich zum Schutz des Computers sowie bei sehr hochwertigen analogen Messverfahren zur Vermeidung von Störungen (Stromschleifen, ...) verwendet.
PCIe-Karten mit analogen Eingängen und Ausgängen zum Messen und Steuern
Die PCIe-Karten vom Messcomp® mit mit bis zu 16 isolierten analogen Eingängen, digitalen Eingängen und Ausgängen mit und ohne Potentialtrennung, sind ideal für die Verwendung sowohl im Labor als auch in der Industrie-Steuerung. Die analogen Eingänge haben die in der professionellen Steuerungstechnik gebräuchlichen Eingangsspannungsbereiche von bis zu +/- 10 Volt und Abtastraten bis zu 100 kHz. Meist stehen auf diesen PCIe-Karten noch ein Stecker mit Ein- und Ausgängen für Schaltzwecke zur Verfügung. Die Eingänge und Ausgänge sind entweder im TTL-Pegel oder als optoentkoppelte Transistoren verfügbar. Die Verwendung der TTL- Eingänge und Ausgänge erfolgt bevorzugt mit den KM-Modulen mit Potentialtrennung um Störungen zu minimieren.Die PC-Karten mit PCI-Bus werden immer mehr durch den PCI Express Bus abgelöste. Bei Neuentwicklungen empfehlen wir die Verwendung von PCIe-Bus-Karten von Messcomp®.
